弊社が所有する設備をご紹介します。また2015年4月、

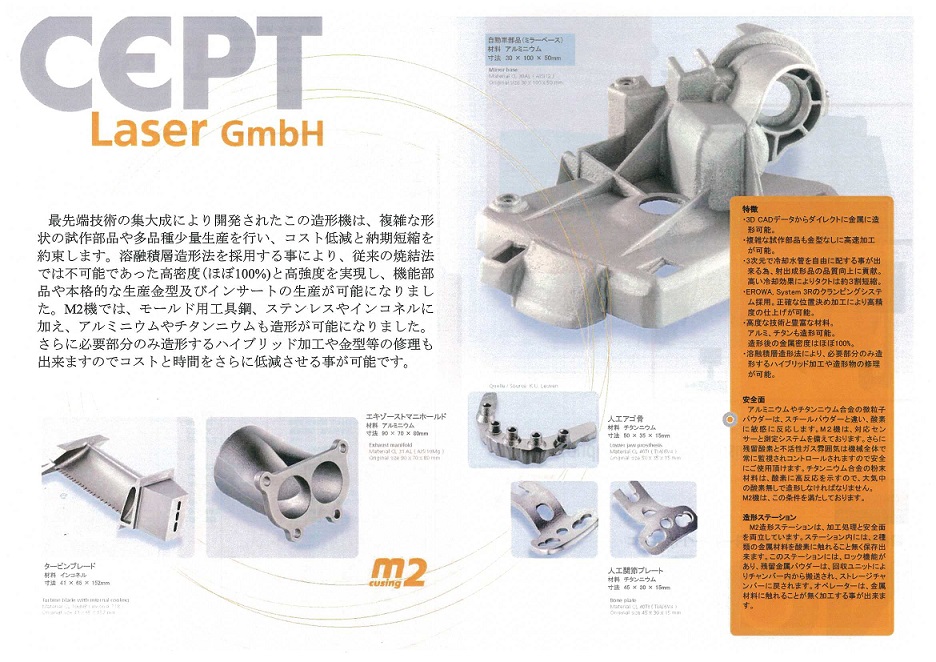

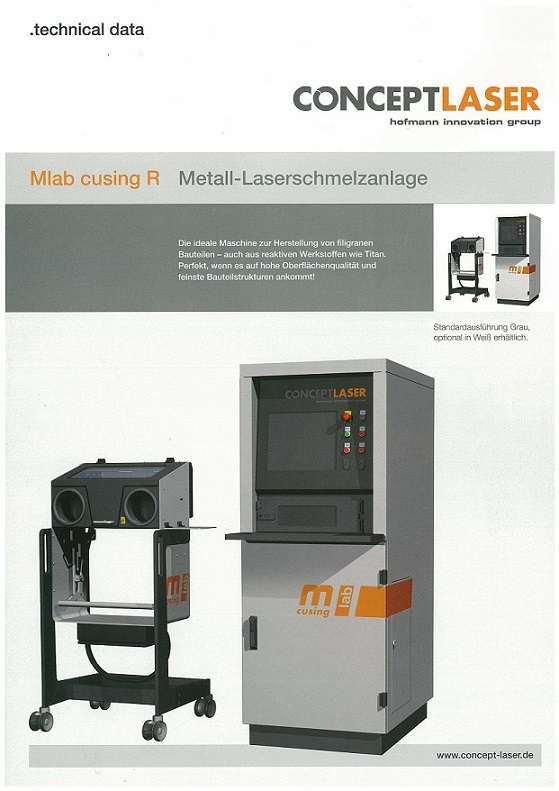

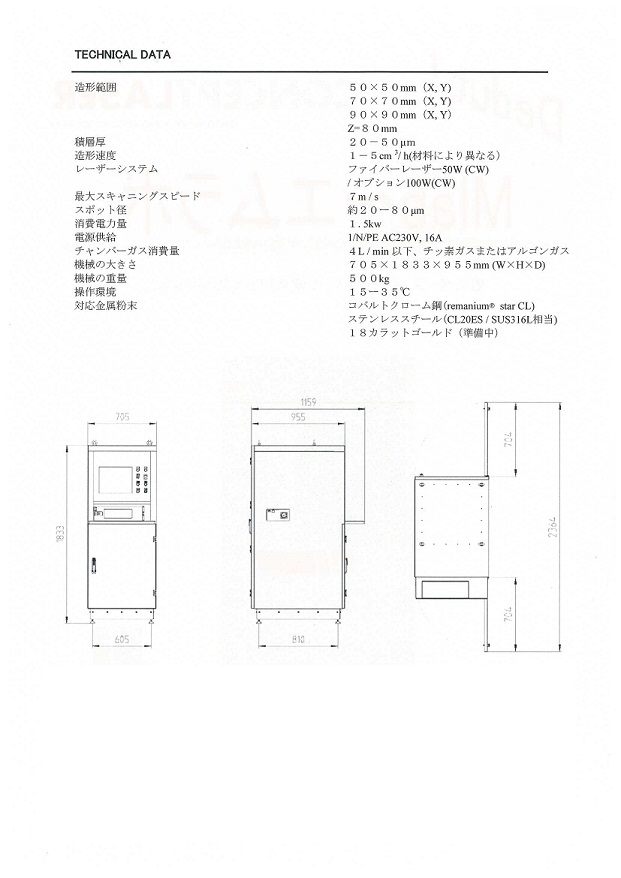

ドイツ・コンセプトレーザー社の金属3Dプリンタを導入

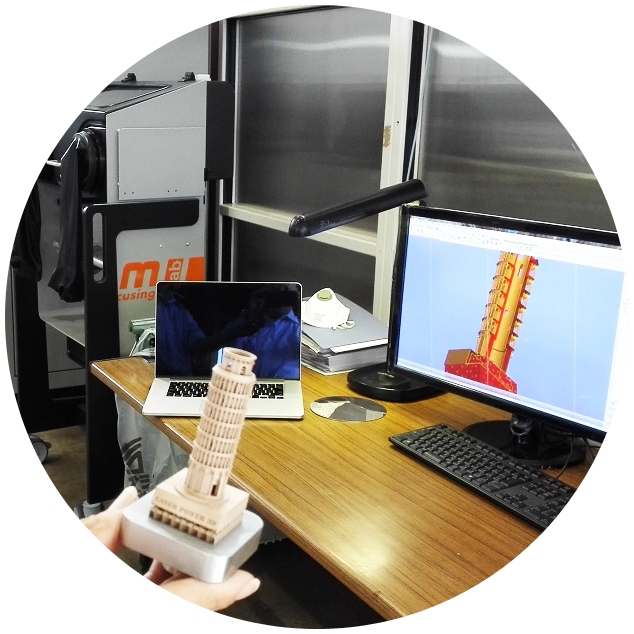

しました。3D立体造形にも取組中です。

レーザー加工機
　主に機械部品、板金部品、コンクリート型枠製品など。数量・物量の多いものにも対応致します。
　最新のファイバーレーザー切断機の導入によりレーザー切断のバリエーションが大きく変わりました。

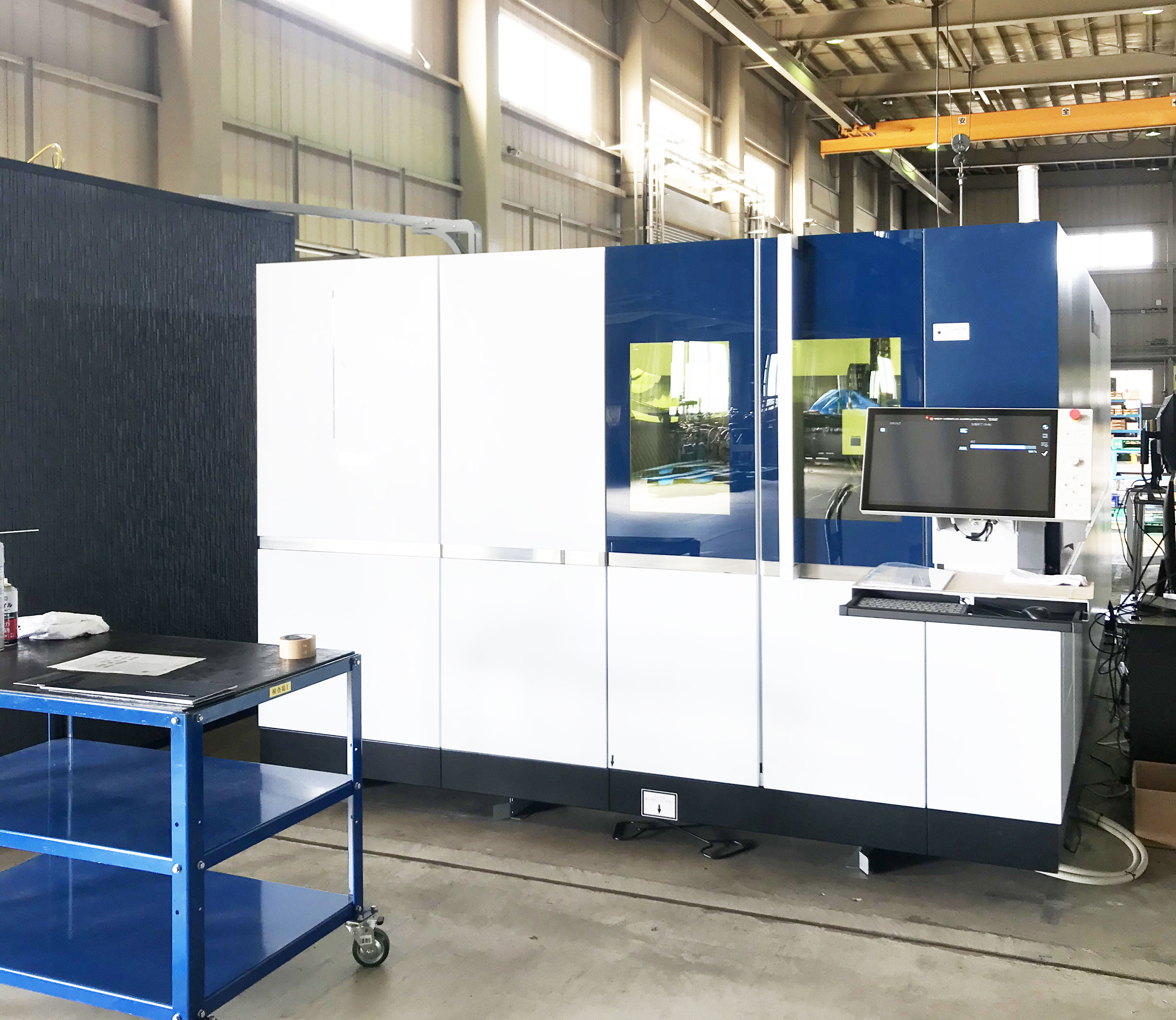

TruLaser 5030 fiber 10kw

2020年10月、ドイツトルンプ社のファイバーレーザー切断機を導入しました。
銅、真鍮、純アルミも切断できるようになり、鉄の無酸化切断も12t迄可能です。
富化窒素発生装置導入も行い従来価格からのコストダウンの可能性が広がりました。

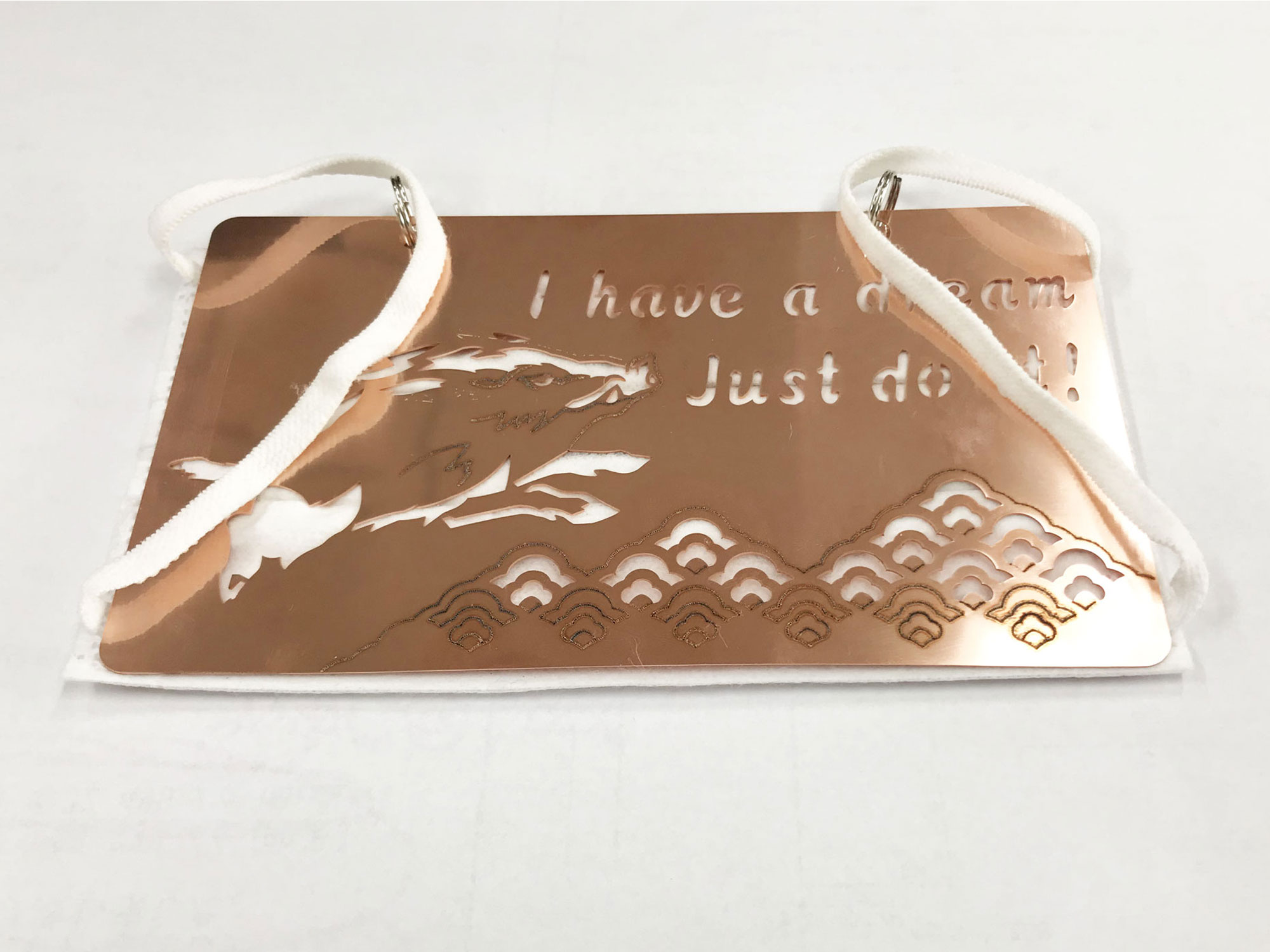

銅0.3t 殺菌マスクカバー

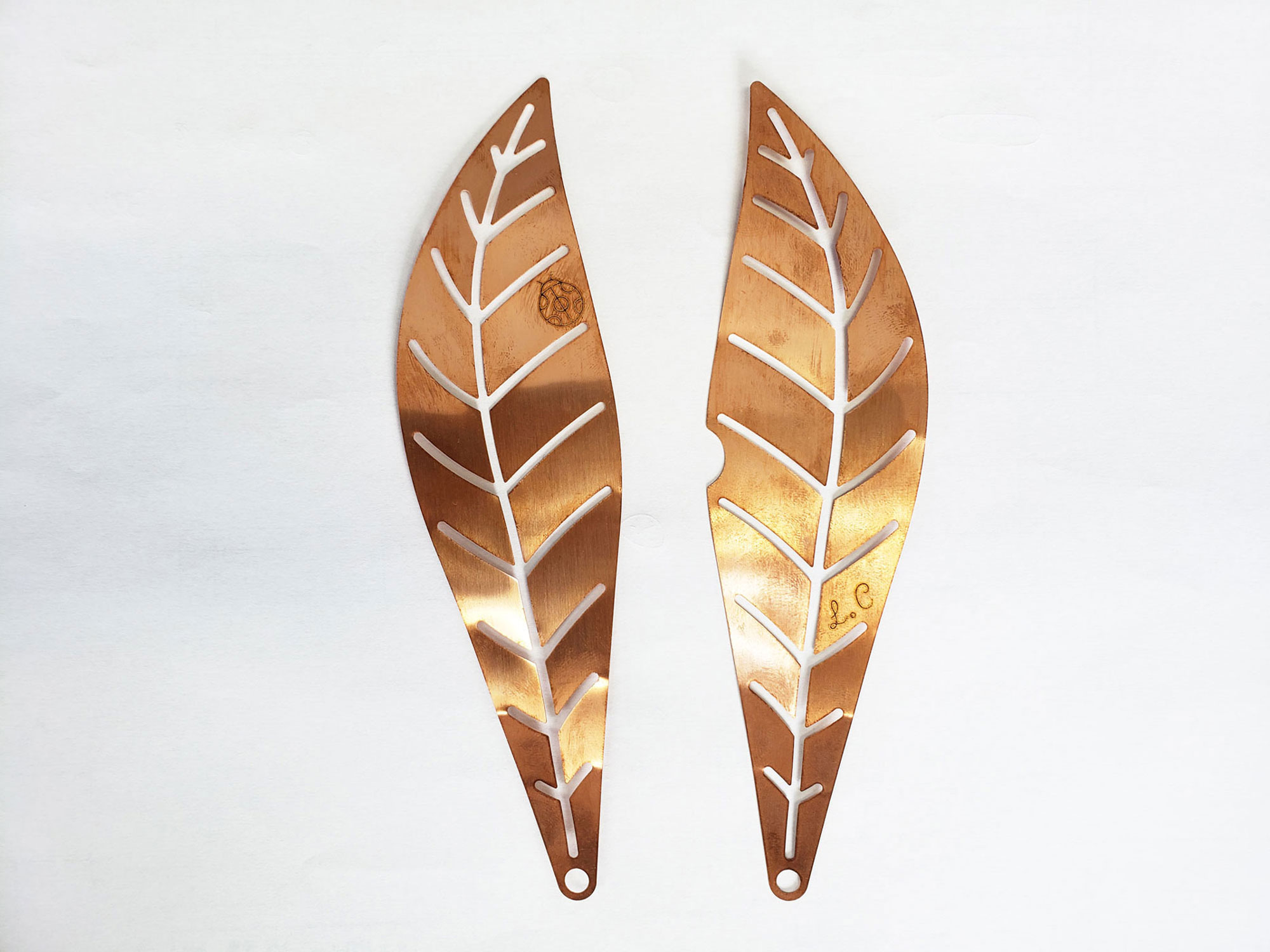

銅0.3t

材質	板厚(t)	使用ガス
SS	～25	酸素
SS	～12	富化窒素
SUS	～25	窒素
SUS	～16	富化窒素
A5052	～18	窒素
A5052	～3	富化窒素
純ｱﾙﾐ	～18	窒素
純ｱﾙﾐ	～3	富化窒素
銅	6～8	富化窒素
真鍮	～10	富化窒素
ﾁﾀﾝ	～6	富化窒素

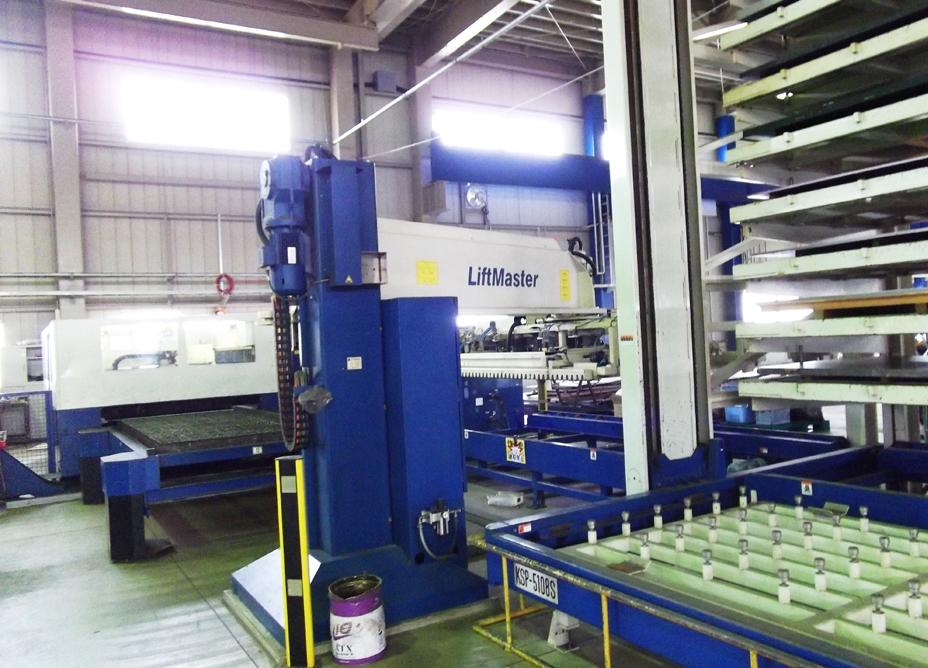

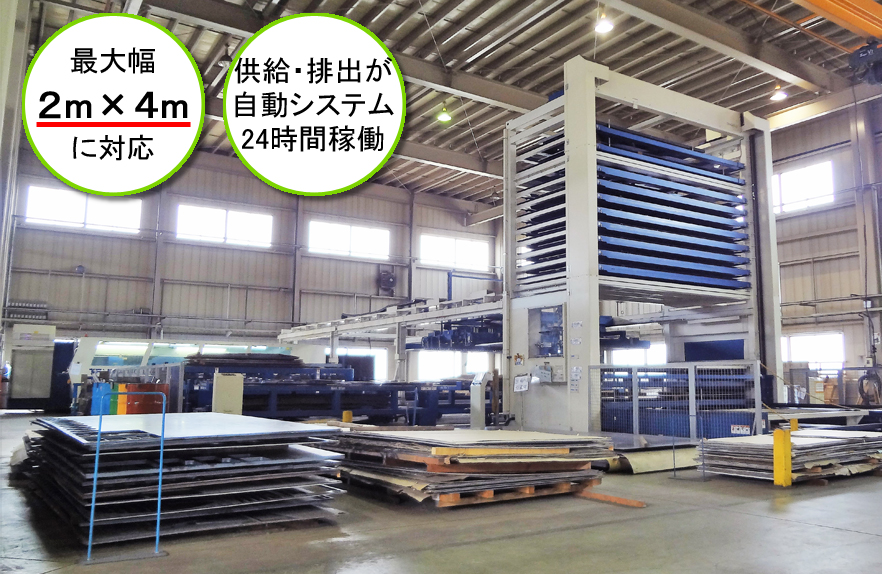

TRUMPF L4050

弊社は、ドイツ・トルンプ社製のレーザ切断機「TRUMATIC L4050」を導入しています。6kwレーザー出力を有するレーザカッティングセルです。対象の素材・金属を動かさず、レーザヘッドが加工領域を移動する手法（光軸移動）により、精度の高い切断を可能にしています。
また厚さが薄い金属でも光軸移動により、正確かつ短時間で切断することができます。

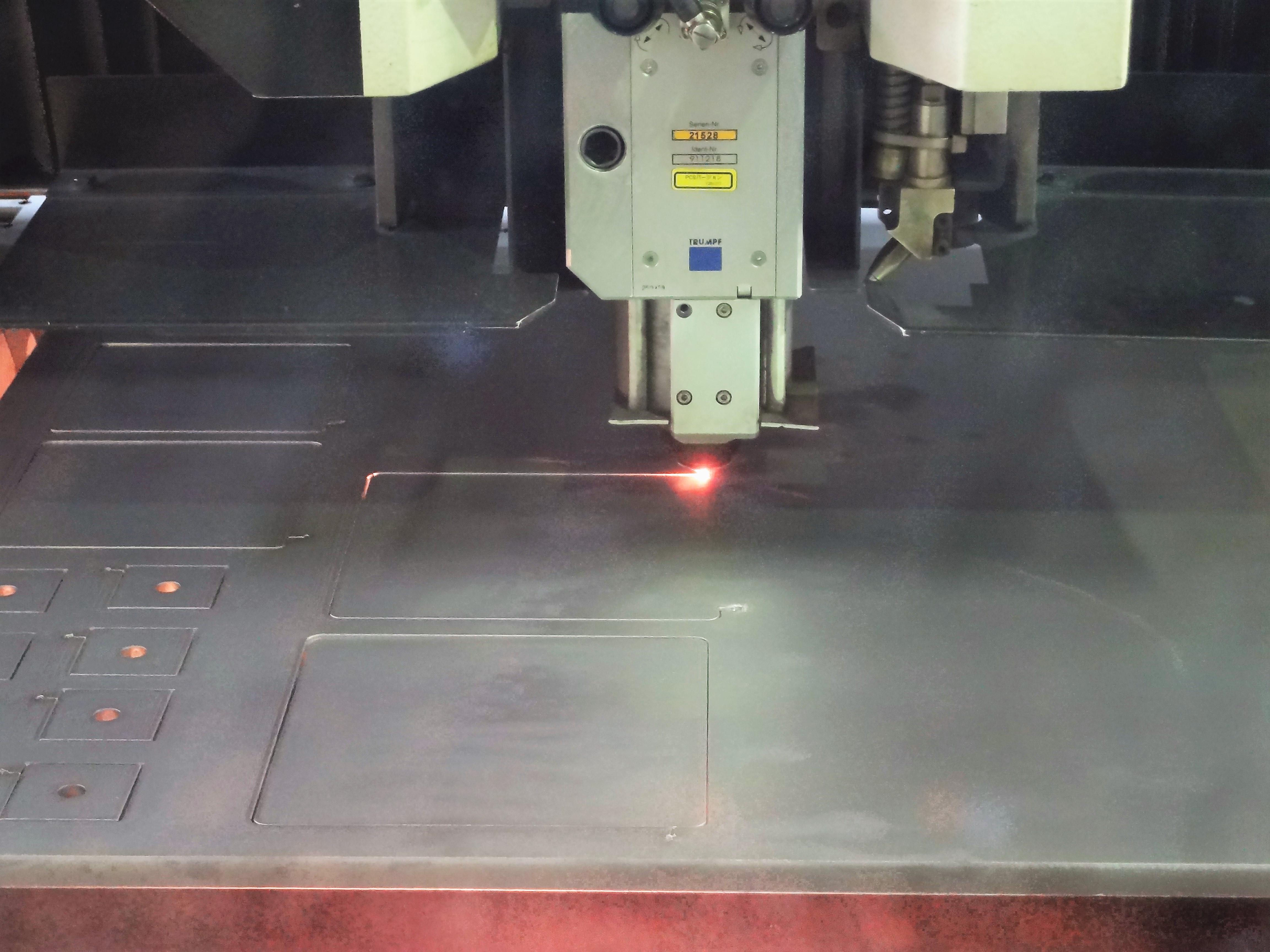

切断の様子(ss12t)

最大加工範囲：2040×4070mm

板厚(SS)：0.4～25mm

(SUS)：0.05～16mm

他：縞板　　　　　　切断可能

：スウェーデン鋼

(HARADOX)　切断可能

TRUMPF L3030

4kwレーザー出力
最大加工範囲：1520×3050mm

板厚(SS)：～19mm

(SUS)：～16mm

丸パイプ：Φ30～Φ300

12t×3000(mm)

角パイプ：30角～300角

12t×3000(mm)

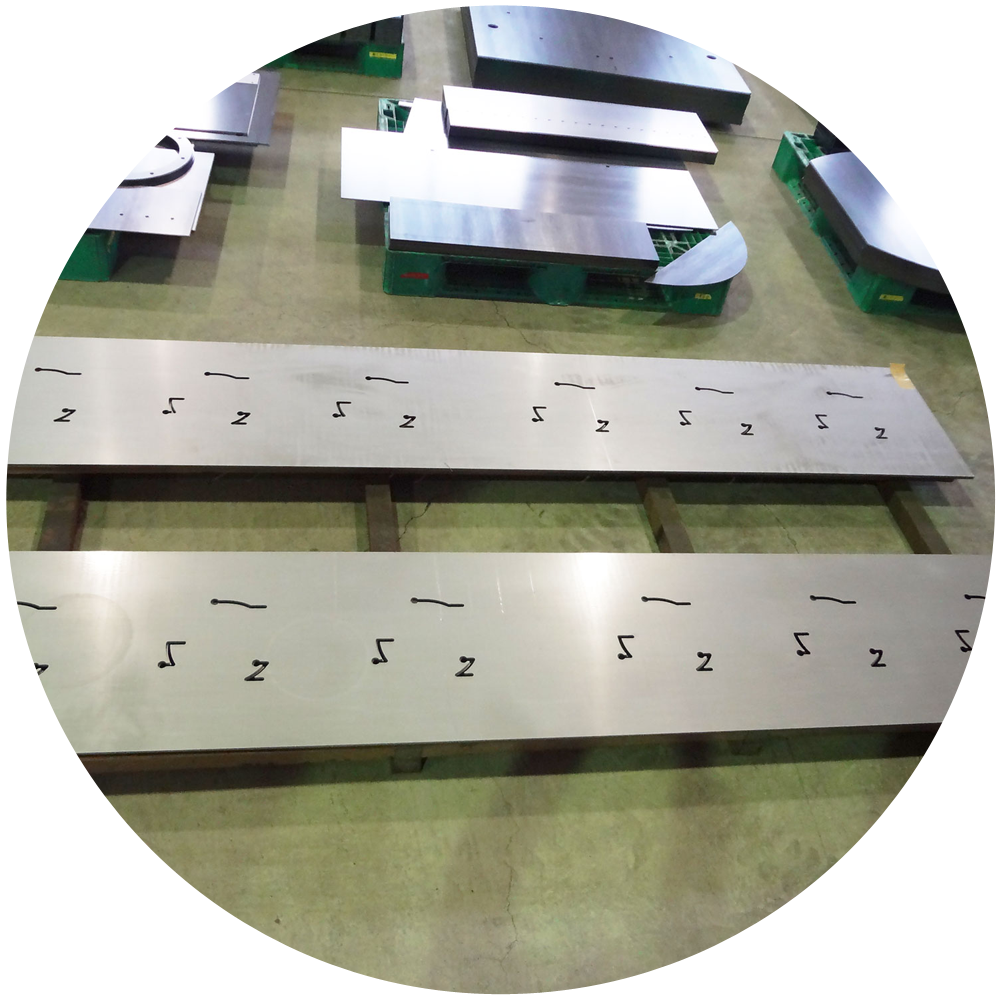

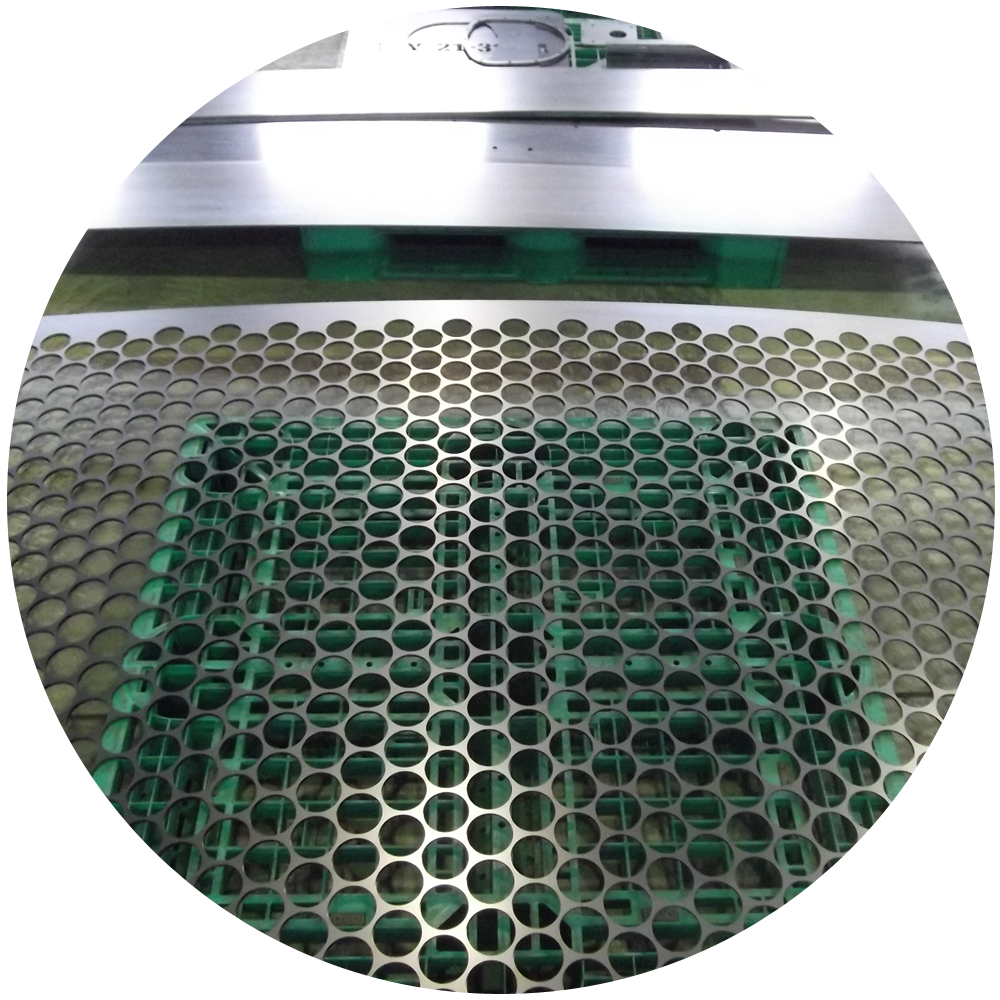

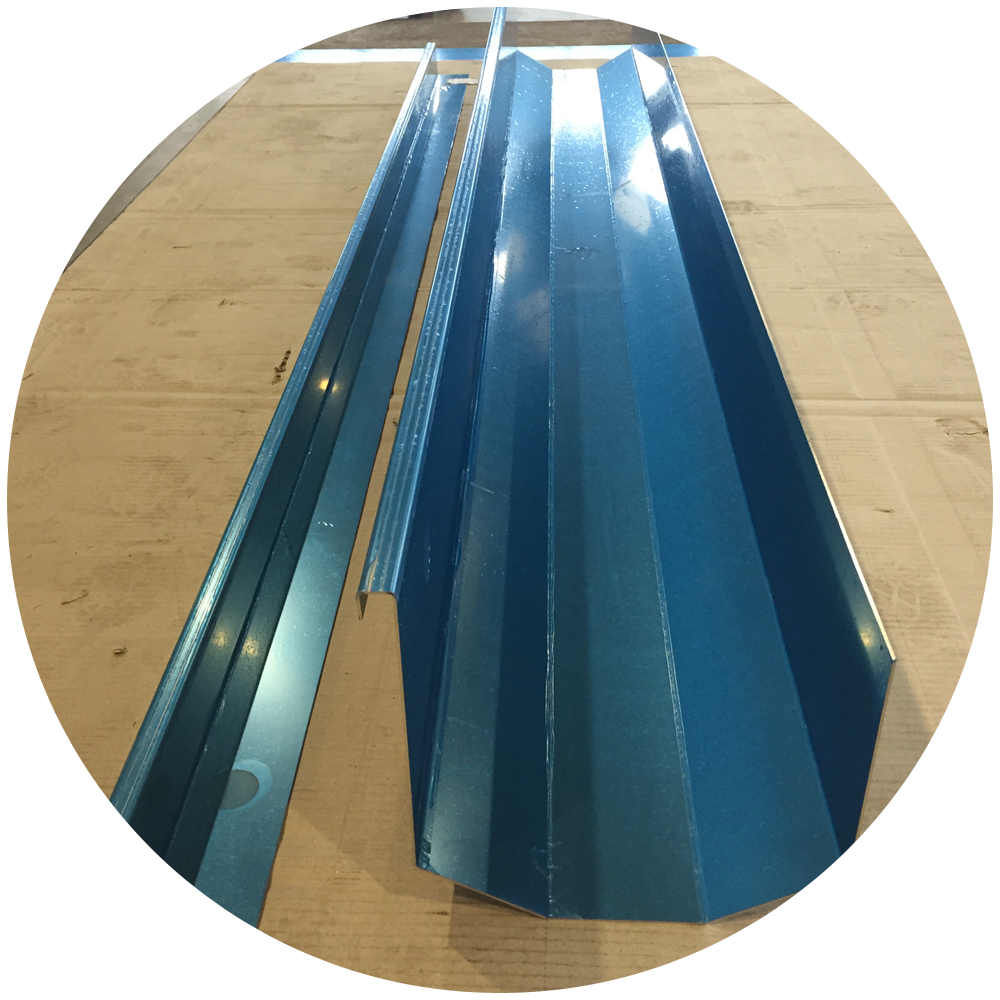

製品例(その他製品はこちら)

▲ページ先頭に戻る

曲げ加工機

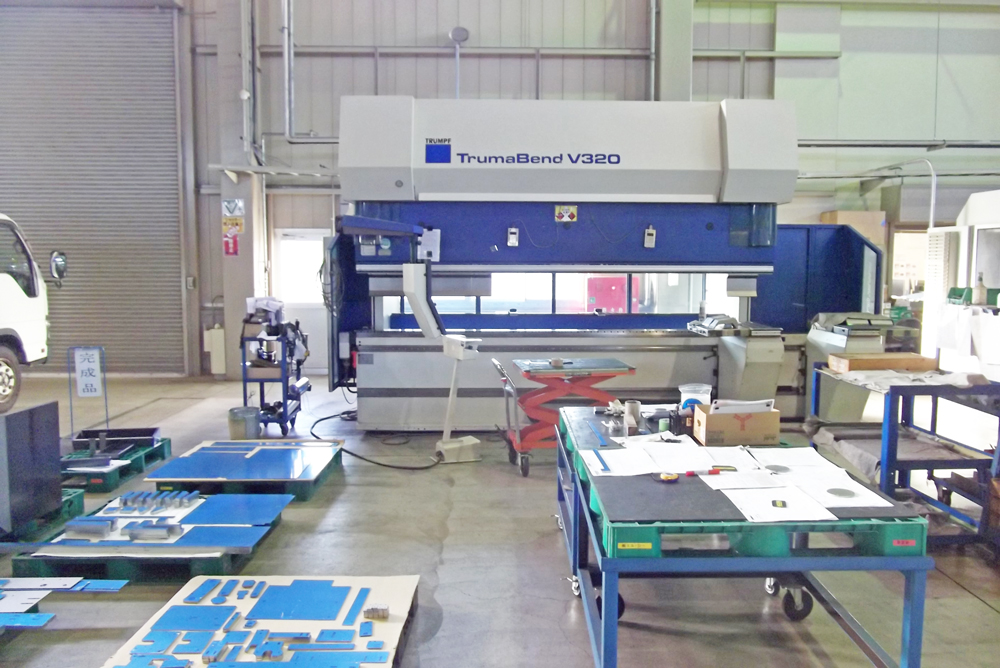

TrumaBend V320

曲げ加工は、トルンプ社の「TrumaBend V320」320tonを使用しています。角度センサーが内蔵されており、正確な曲げ処理が可能です。
追従装置が付属されており、素材をクレーンを使わなくても作業を行うことができます。重量の大きい素材も、短時間で曲げることが可能です。

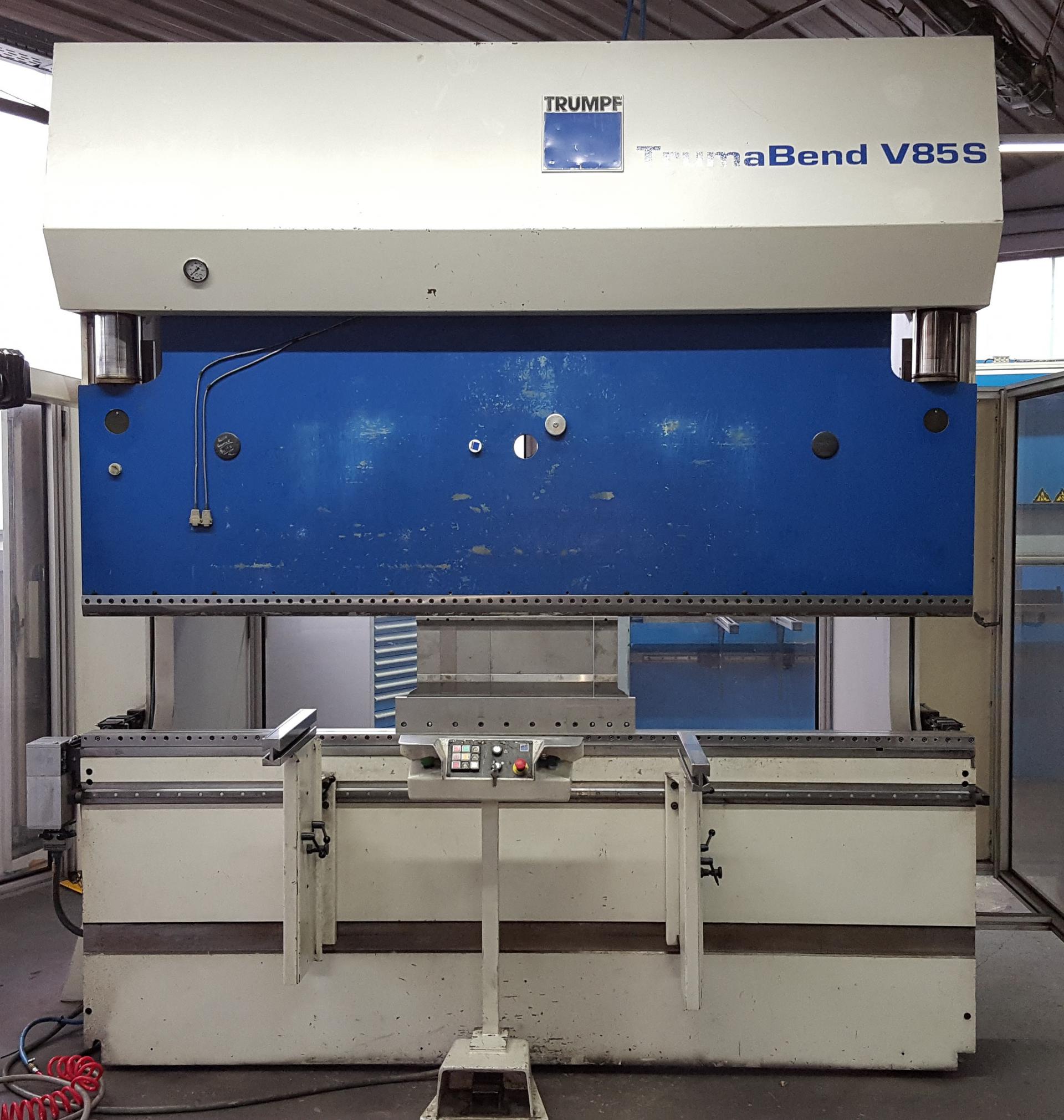

TRUMABEND V85S

最大加工範囲：～4000mm
板厚(SS)：～16mm
　 (SUS)：～16mm

材質	板厚(t)	曲げ長さ(mm)
SS	4.5	4000
	6	4000
	9	2700
	12	700
	16	600
SUS	9	1500
	12	600
	16	350

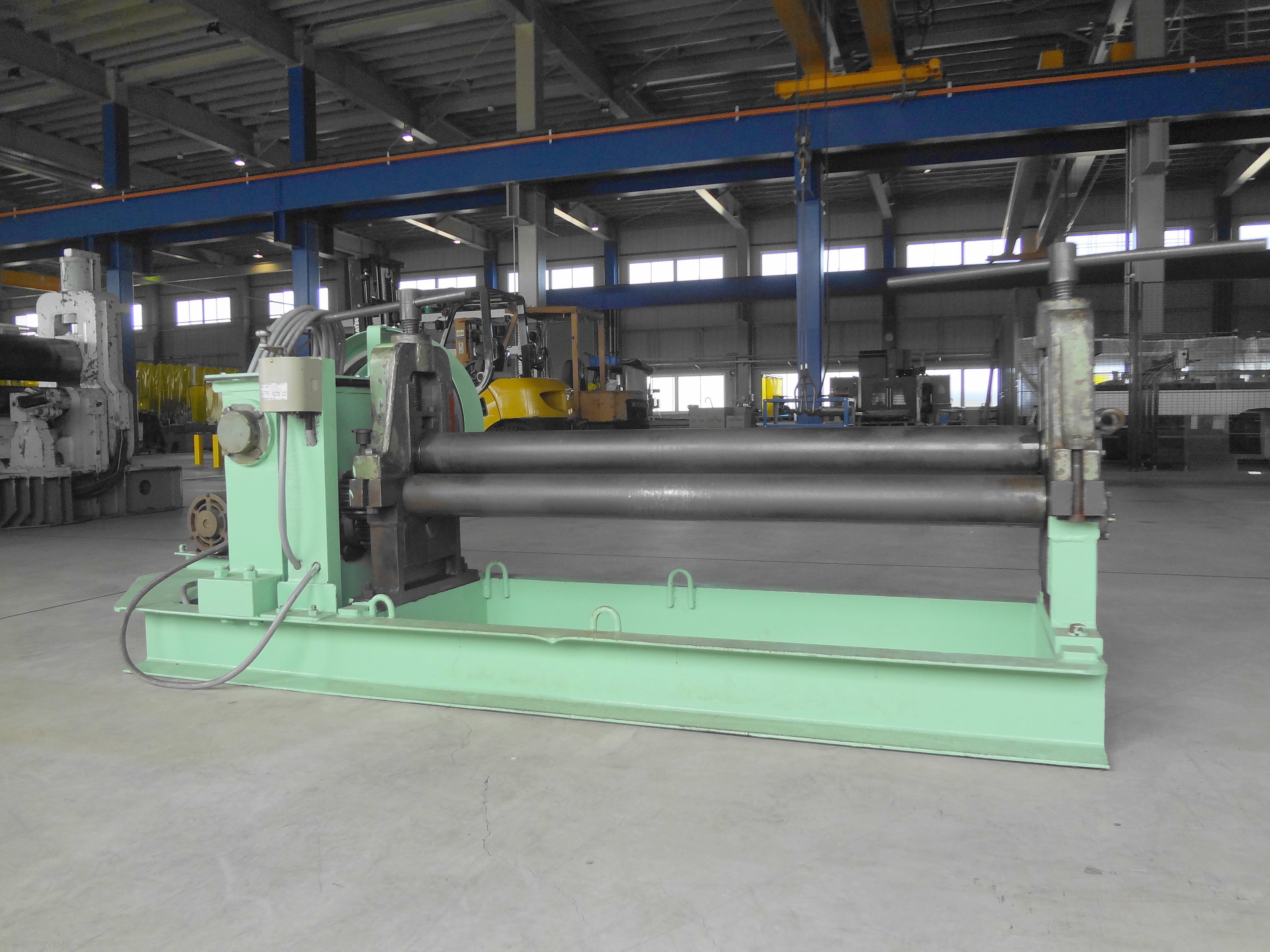

TAH03AT

12×2600(SS400)

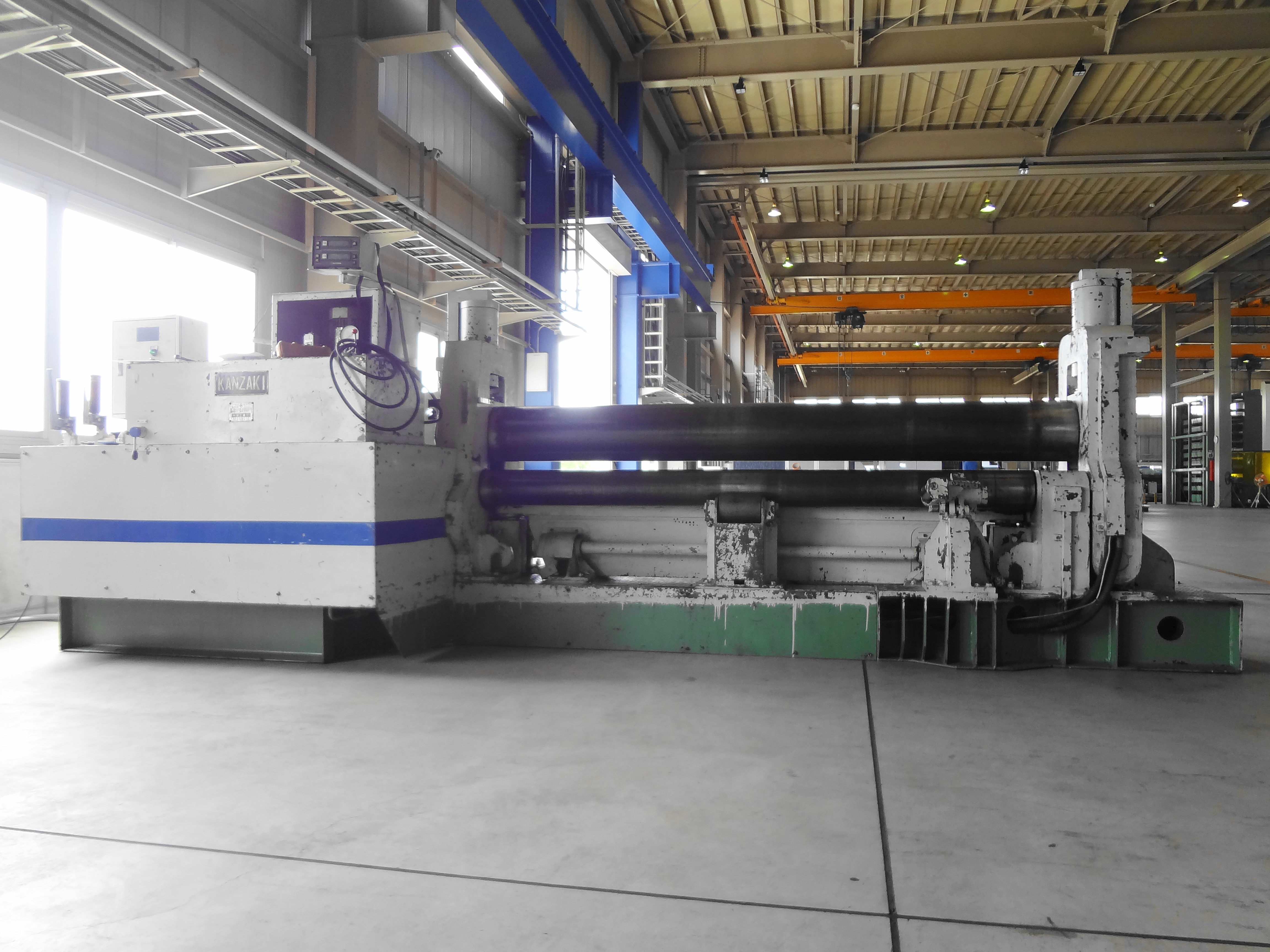

弊社でより一貫した対応を目指し、神崎工業㈱のロール加工機を導入しました。
最長2440から小さい物にも対応できるよう、他にも小型のロール加工機もあります。

最大加工範囲

板厚：ss12t

長さ：～2440mm

内径：Φ320～

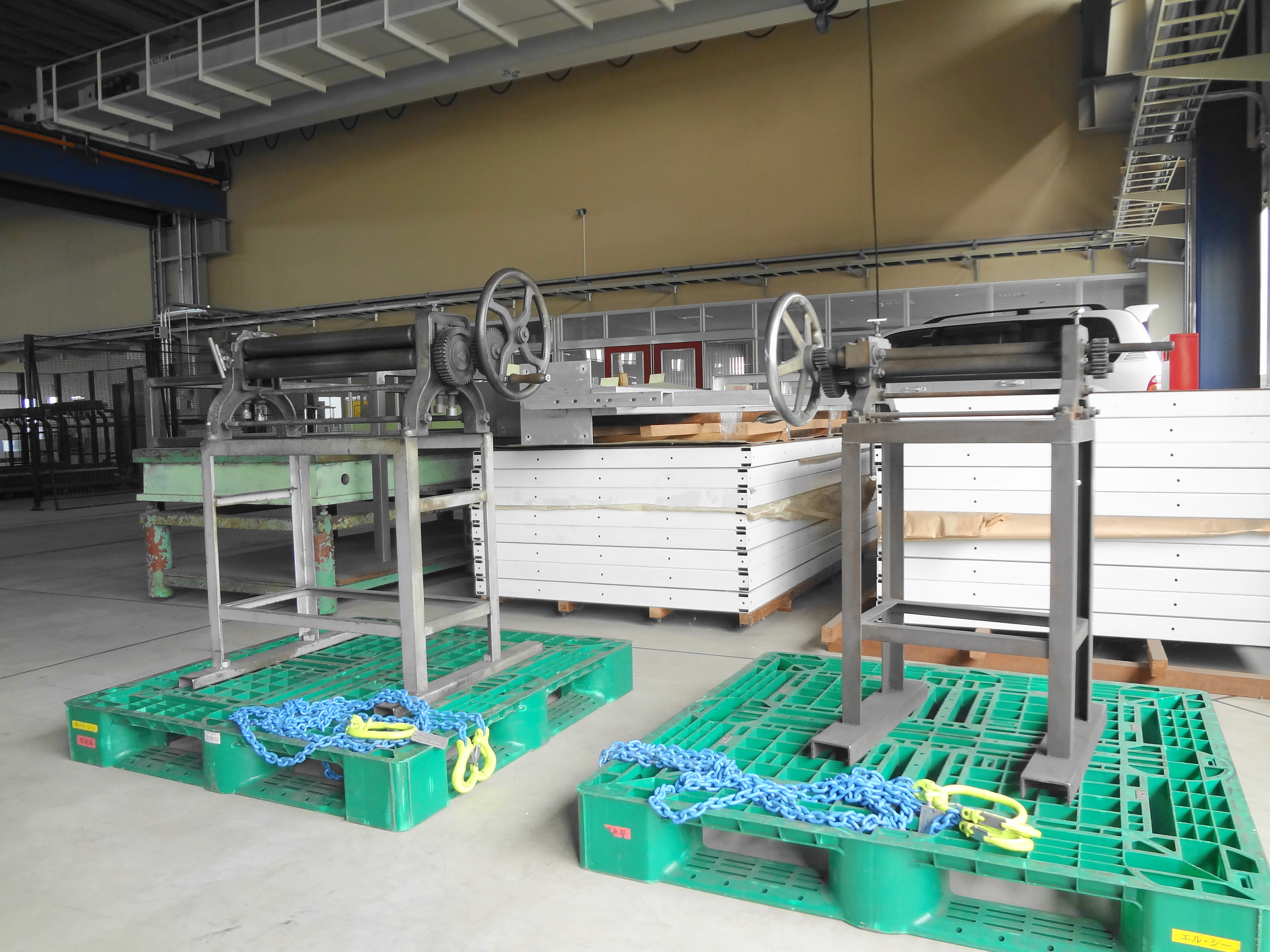

小さい物にも対応できるよう、他にも小型のロール加工機もあります。

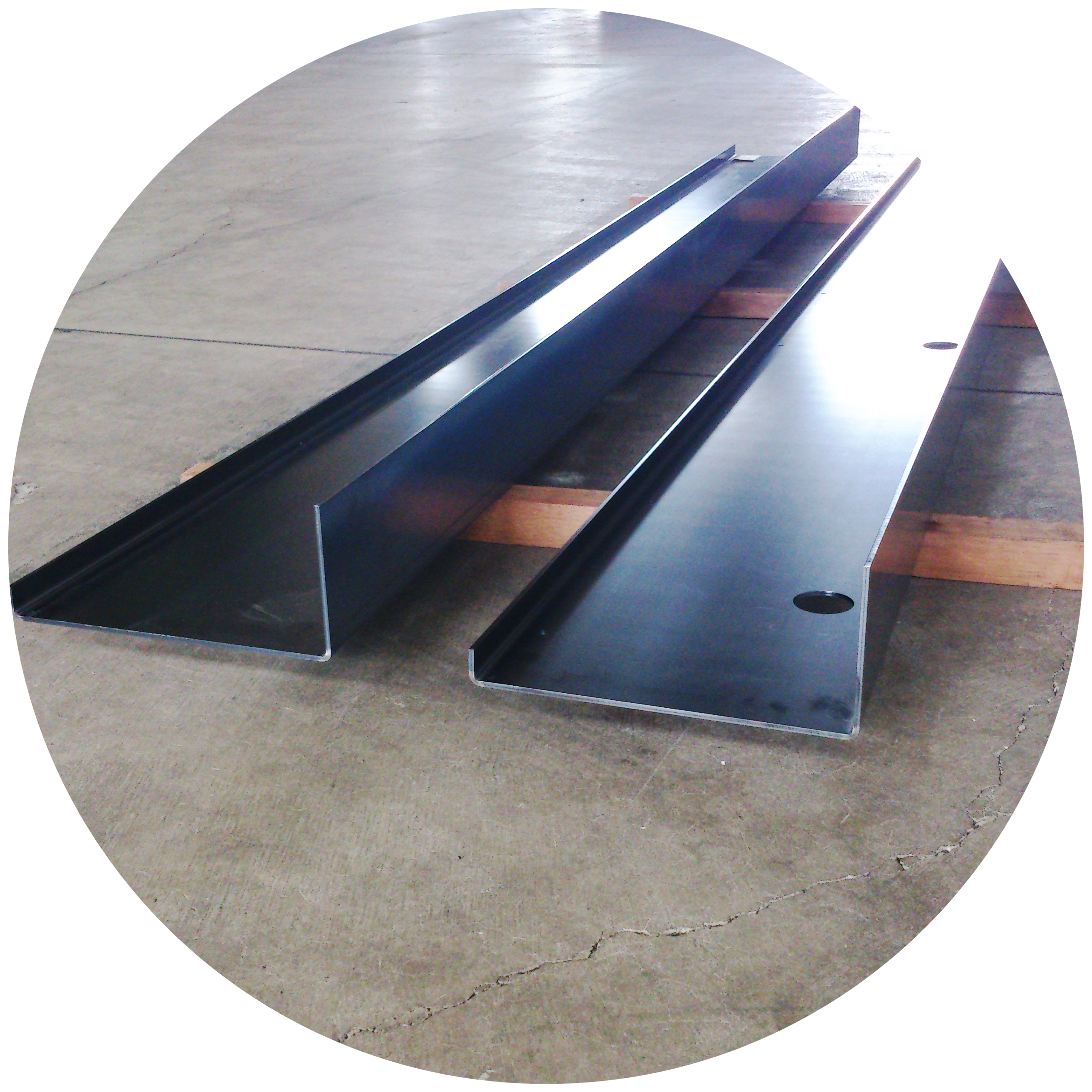

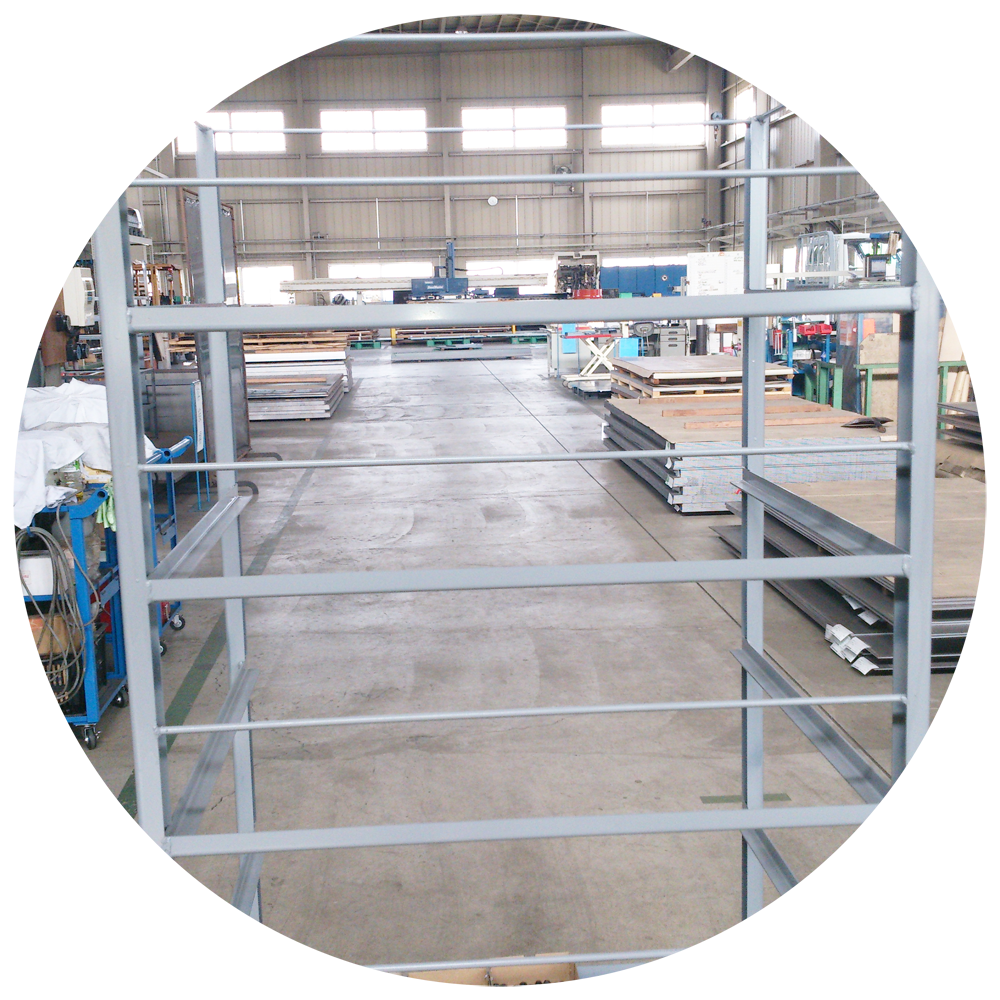

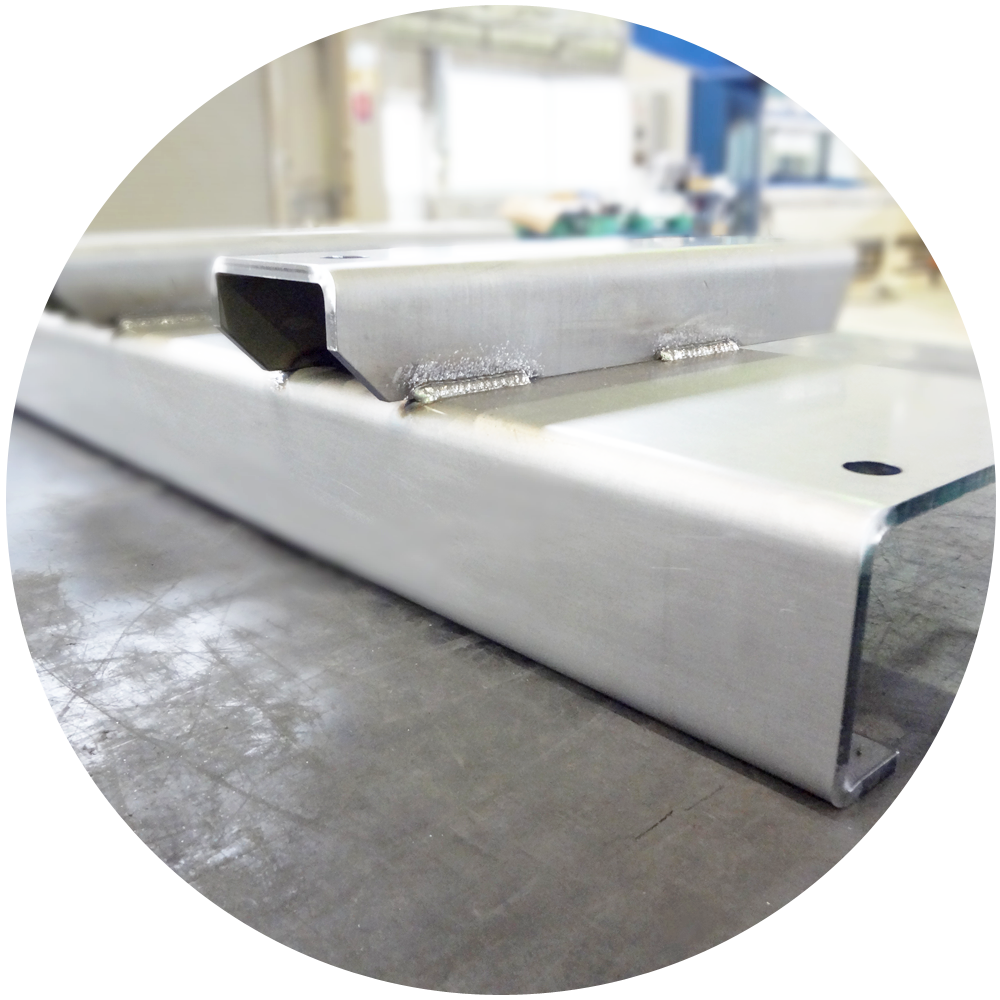

製品例(その他製品はこちら)

▲ページ先頭に戻る

機械加工機

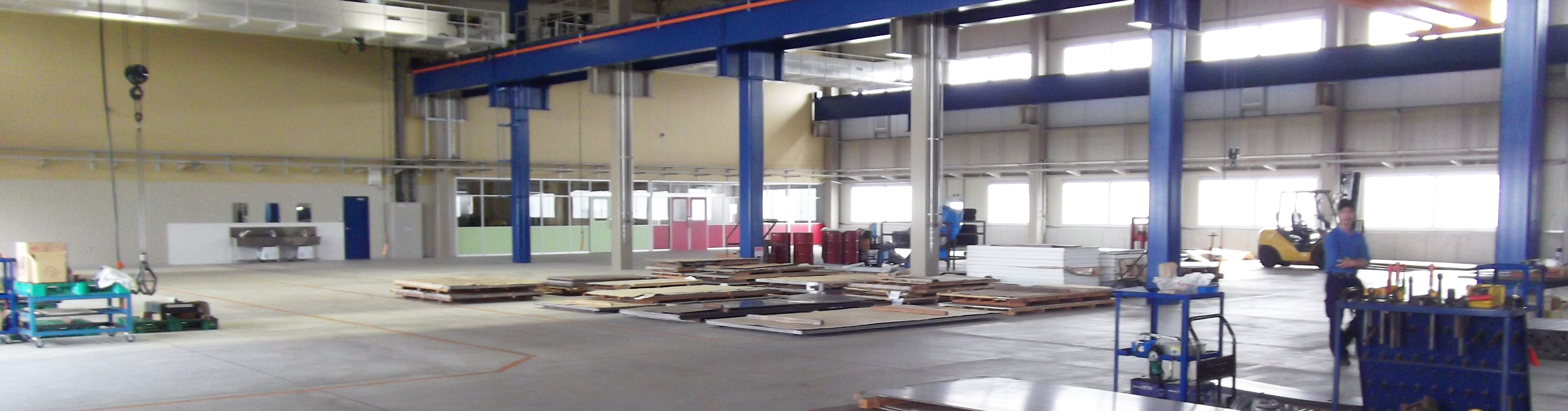

平成28年8月の工場増設に伴い、事業拡大に取り組んでいます。日本初導入となる6軸ロボットを導入しました。また新たにマシニングの機械も導入し、これまでの切断・曲げ加工に加え、機械加工に重点を置き付加価値を高めています。お客様の新しいニーズに対応するとともに、生産性の向上を高める技術革新にも取り組んでいます。

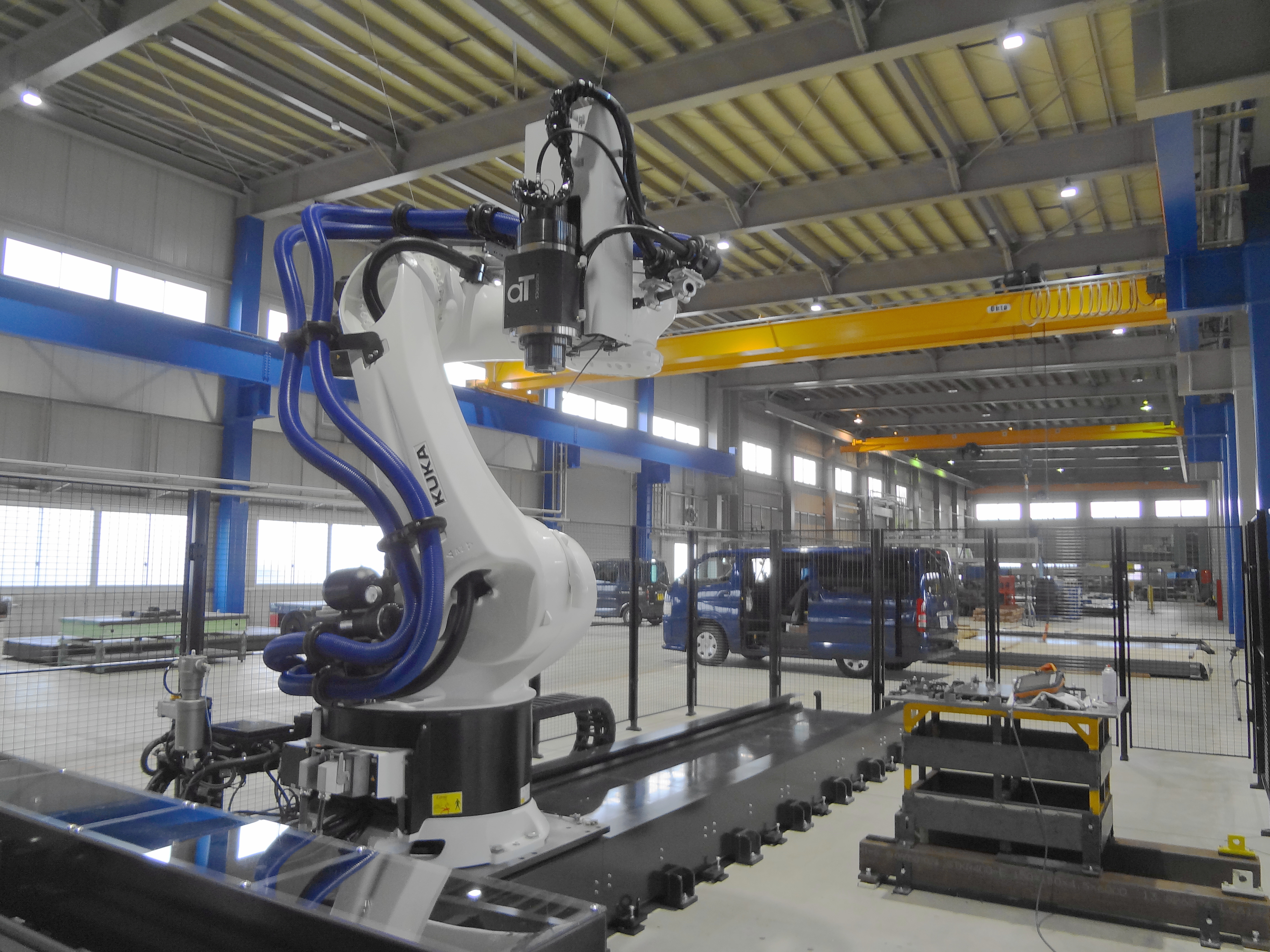

KUKA

最大加工範囲：6000×2000mm
高さ～1000mm対応可能

大きい穴明け、タップ、フライス(±0.3)が可能です。

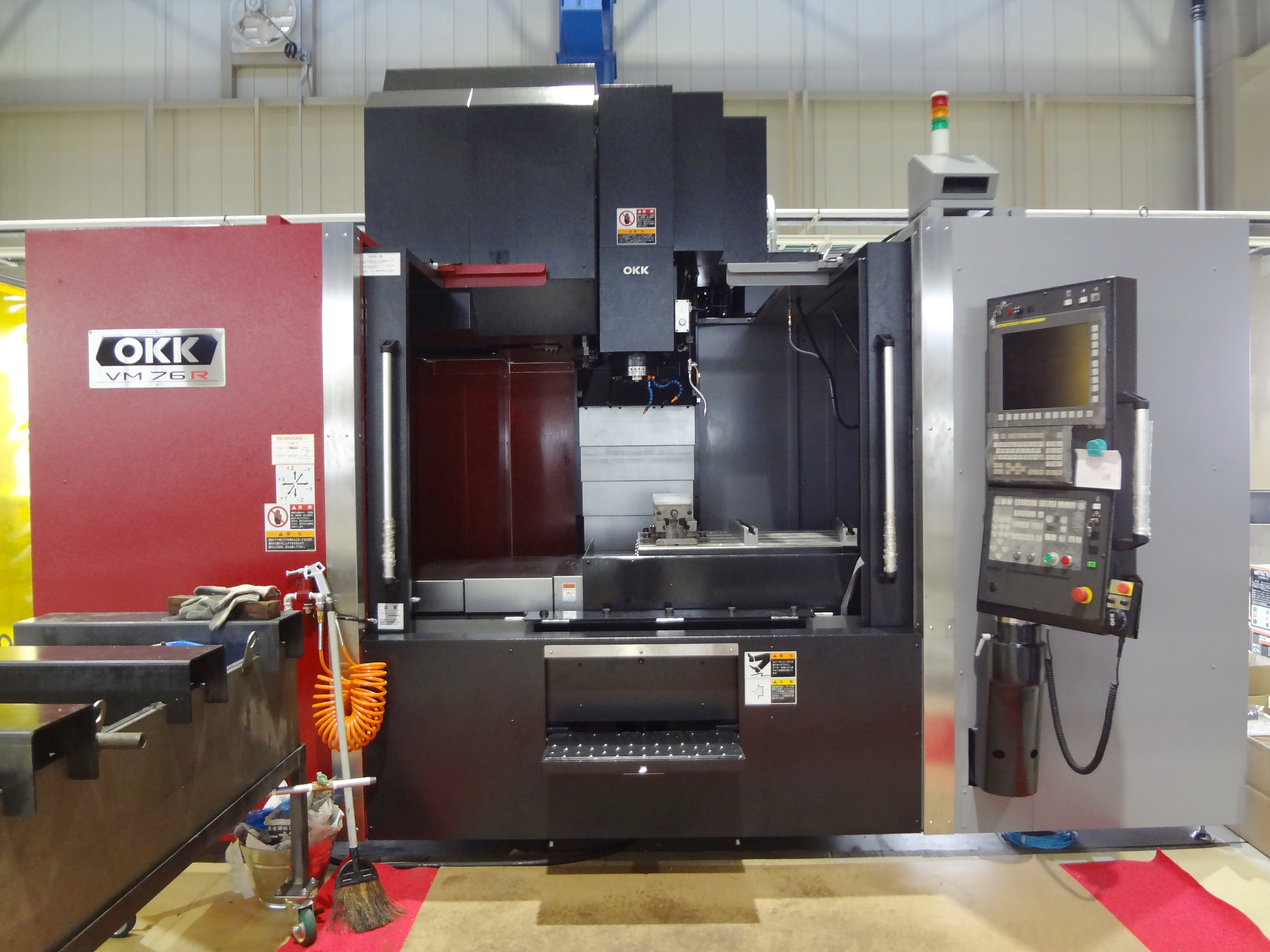

OKK　VM76R

最大加工範囲：1550×760mm
高さ～500mm対応可能

FMC-6V

最大加工範囲：3000×600mm
高さ～500mm対応可能

▲ページ先頭に戻る

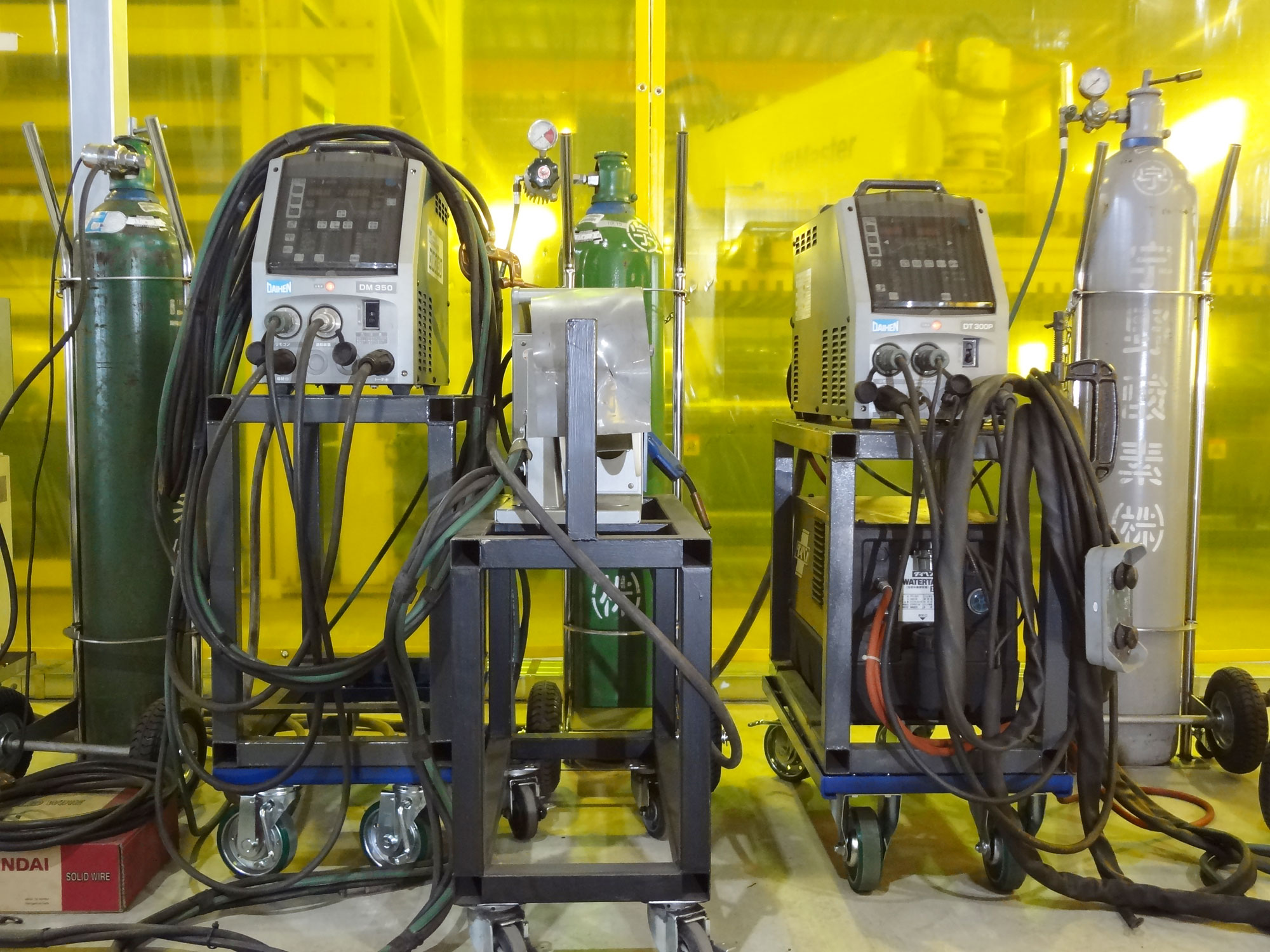

溶接機

YAG溶接機

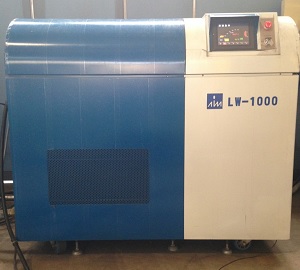

LW-1000は1000Wの出力があり、開先を取る必要が無く、共付けで溶接が可能となりました。ワークSUS ｔ3.0にて裏波まで出す条件で300ｍｍ/minの溶接速度を実現しました。ハンディタイプで細かい溶接にも対応します。溶接時に溶加棒は不要です。深い溶け込みで溶接強度も確保できます。レーザー径がΦ0.8で局所的な熱でワークを溶接します。歪み取りの工数が大幅に軽減されます。同様の条件で縮みしろが1/5まで軽減されます。
(イプロス社製品紹介引用)
